多種多様なHDMIキャプチャーボード

ゲーム配信、Youtubeなどのストリーミング配信などで利用される、HDMIキャプチャーボード、数万円する高額商品から、2千円前後の機種まで沢山の製品が出ています。

以前導入した際には、大手メーカーが出す製品を比較して導入を行いました。
以前の関連記事: サンワダイレクト USB-HDMIカメラアダプタ UVC対応

今回は、千円から二千円の価格帯の製品も含めて10製品程度の動作確認を実施しました。画質やレスポンス、遅延などは、製品により差が出てくるようでしたが、HDMIをキャプチャーするという基本機能は、WindowsのPCで利用する限り動作しないといったことはなかったです。逆に、大抵の用途では、価格の安い製品の選択で良いと思いました。

Ubuntuでの利用 20.04 18.04で動作確認

非常に多くの製品が、上手く動作しませんでした。
HDMIケーブルの抜き差しなどで、画面キャプチャーが始まるといった、動作不安定の製品が多かったです。

CAM LINK 4K利用不可

WEBのコミュニティなどで調べた内容ですが、Ubuntuでの利用は出来ませんでした。UVCにきれいに対応出来ていないようです。

数多くのHDMIキャプチャーボード

多くのキャプチャーボードが、雑音、砂嵐状態となったりと、動作が安定しませんでした。Ubuntu側、パソコン側のボードとの相性もあると思います。

ケーブルの抜き差しで、画像が表示されるケースは多くありました。

HDMIキャプチャーボード経由Python OpenCVでのVideoCapute

やりたかったのは、Ubuntuのサーバーマシーンで、スケジュールされたタイミングでHDMIのキャプチャーを実施したかったです。プログラムとして、PythonのOpenCVを用いて、VideoCaptureを行うスクリプトを準備して、HDMIキャプチャーのUSBストリーミング出力をキャプチャーするという方法です。



スケジュールされたタイミングで画像としてキャプチャーを実施するのですが、HDMIキャプチャーボードのHDMIがうまくリンクできておらず、画像が砂嵐となりました。

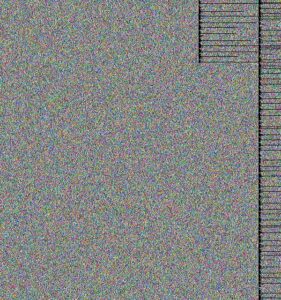

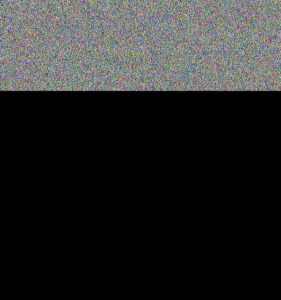

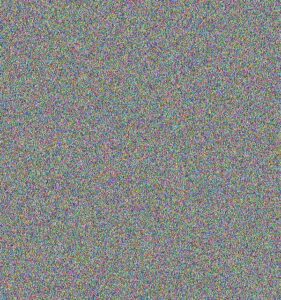

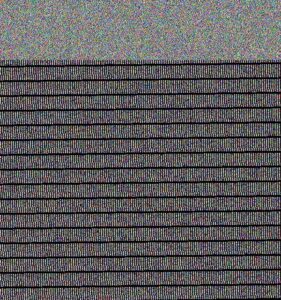

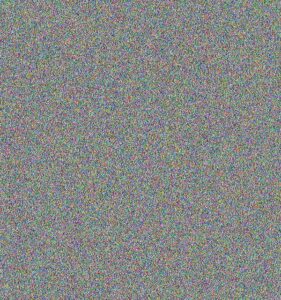

上手くHDMIがリンクしなかった際のキャプチャー画像

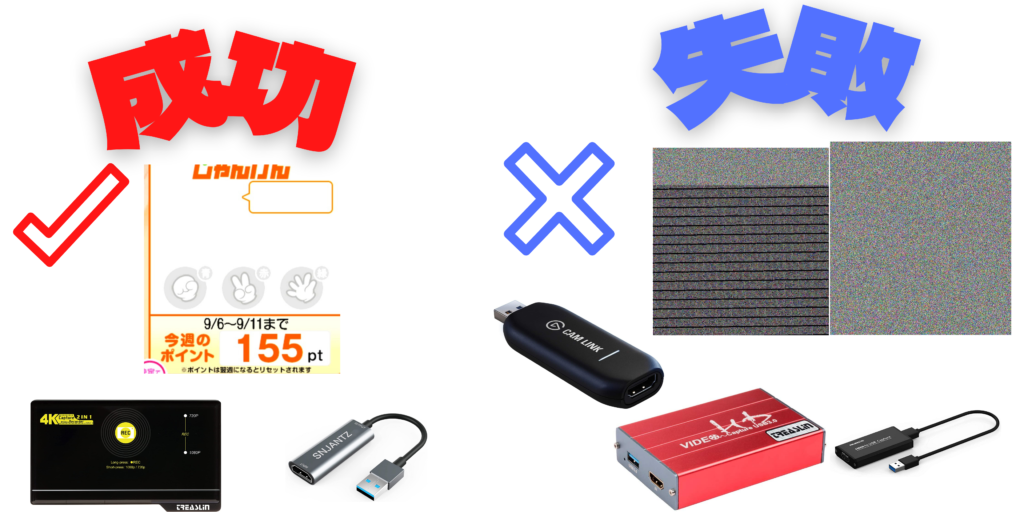

実際に不具合が発生しなかったHDMIキャプチャーデバイス2選

※ 動作保証するという内容ではございません。私の環境での正常動作の確認が取れた製品の紹介です。

TreasLin キャプチャーボード PC不要 HDMI録画機 HSV3261

HDMIのリンクがうまく行っていないので、外部電源を用いて、PC側ストリーミング出力に左右されないキャプチャーボードは、上手く動作すると考え、利用してみました。
現時点、問題なく稼働しています。

SNJANTZ HDMI キャプチャーボード ゲームキャプチャー USB3.0 ビデオキャプチャカード

これは、2千円前後の価格帯の、外見は、他製品と同様のHDMIキャプチャーデバイスなのですが、上手く動作しました。スケジュールされたタイミングでの画像保存時に砂嵐とならずに、HDMIキャプチャーが出来ておりました。

Ubuntu接続HDMIキャプチャー結論

高価な製品の選択となりますが、TreasLin キャプチャーボード HSV3261を利用しております。(数週間利用しましたが、安定動作中)
PC未接続時もHDMIキャプチャーが出来る=HDMIのリンクが安定している、外部電源利用(キャプチャー開始時点の通電などでない)と、動作方式からも、今回の要件に適した製品と考えております。

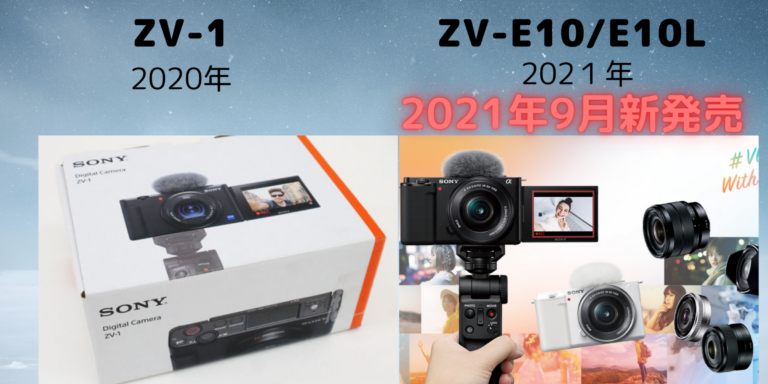

SONY VLOGCAM ZV-E10が、今後のメイン機となる可能性

やはり、気になるこのカメラ。
現在所有しているAPS-CサイズのCannon EOS 70Dの置き換えも検討出来るカメラ。
しかも、価格も魅力的。

買い替える先のカメラもなく、ミラーレスを横目に見つつ、コンパクトデジカメとの併用を続けておりました。1インチセンサーのCannon PowerShotG7XMark2など。

  • メインカメラとして 【これが、今一番気になるポイント!!】
    • レンズの交換をしたい、広角・望遠もカバーできるようにしたい
    • メーカー純正以外のレンズも比較し、納得するレンズを購入したい
    • (個人的に)実は、フルサイズよりAPS-Cの小型化の方が優先
  • 在宅勤務、新しい生活様式ならではの要件
    • 一眼レフやコンパクトデジカメをそのままWEBカメラとして使えると嬉しい
      メーカーが出している追加のソフトウェアなしで、USB接続のみでWEBカメラとして利用したい(UVC・UAC対応)
    • VLOGなど動画の撮影も行いたい。
      それなりに動画撮影を考えられていないと、レンズのモーター音など、カメラ側の機械音が動画に入ってしまう

UVC接続でのWEBカメラ利用時の画質は、現行のVLOGCAM ZV-1と同じ仕様であることをオンラインマニュアルより確認しました。

SONY VLOGCAM関連記事

ZV-1所有者視点でのZV-E10検討

ZV-1ZV-E10
値段72,000円
(実売10万前後だった)
70,000円
大きさ115.2×64.2× 44.8 mm
294 g
105.5×60.0× 43.5 mm
343 g
バッテリー持続約410枚約260枚
センサーAPS-C Exmor CMOS Sensor1.0-type Exmor RS CMOS Sensor
USBストリーミング映像フォーマット:MJPEG
解像度:HD720 (1280×720)
フレームレート:30 fps
音声フォーマット:PCM、48 kHz、16 bit、2ch
映像フォーマット:MJPEG
解像度:HD720 (1280×720)
フレームレート:30 fps
音声フォーマット:PCM、48 kHz、16 bit、2ch

SONY ZV-E10検討まとめ

交換レンズでの売り上げも見込めるため、思い切った価格設定だと思います。これが、見えていれば、間違いなく現在のVLOGCAMは、購入していなかった。

  • 攻めた価格
  • 利用したいUSBストリーミング
  • レンズ交換式
  • APS-Cの大型センサー

α6400との比較

気になるのは、メインの一眼レフとしてVLOGCAM ZV-E10で足りるのか。
静止画の細かな撮影機能は、上位機種αの設計思想から来ているα6400には入っているようです。

  • ファインダーあり・なし ZV-E10はなし
  • フラッシュあり・なし ZV-E10はなし
  • マグネシウム合金ボディ
  • 防塵・防滴
  • (マイナス)マイクロUSB

類似した内容の記事を、WonderReviewでも公開しました。https://www.wonder-review.com/vlogcam-zv-e10-e10l/

このカメラが欲しかった

昨年SONY VLOGCAM ZV-1を購入しました。
【導入しました!!】UVC/UAC対応!ソニー SONY VLOGCAM ZV-1

【VLOGCAM ZV-1の気に入ったポイント】

  • UVC、VAC対応、USBケーブルをPCに接続するだけで、WEBカメラとして利用可能
    発売後のソフトアップデート(Ver. 2.00)が2021年2月9日に公開されていました。このソフトウェアアップデートにより、ZV-1がUVC(USB Video Class)とUAC(USB Audio Class)に対応
    Zoomなどに、そのまま利用可能

【VLOGCAM ZV-1購入時に残念だなーと思った点】

  • USB接続端子が、USB-Cでない
  • もう少しカメラの映像素子が大きいと嬉しかった
  • レンズ交換式 α6400のラインナップが良かった

UVC、UAC対応で、待望のAPS-Cサイズ交換レンズ

動画向けであり、VOLGCAMは、満足して利用しております。ここで、前回諦めた機能がすべて詰め込められたVLOGCAM ZV-E10の発売。

そして、魅力的な価格

「買い」という結果しか見当たらない、魅力的な製品です。

期待

  • UVC接続で4K画質でのWEBカメラ
  • USB-Cを利用した、高速画像転送
  • APS-Cの静音モーターレンズの登場

'tmdatasourceregistry.cpp', line 847, function

Microsoft Power BIの試行を行っています。
少し致命的な障害が起きているので共有です。
1週間前より、海外のユーザーはPower BIのコミュニティで議論を開始しており、多くの人が困っている状態のようです。

私自身も、Power BIのGateway(ゲートウェイ)を利用する為に、常時接続のWindowsマシンを導入したこともあり、非常に残念。

https://community.powerbi.com/t5/Service/Error-message-on-refresh-An-unexpected-error-occurred-file/td-p/1915594

現象

WEB版のPower BIサービスからのデーターリフレッシュでエラーが生じています。
複数のデーターソースを扱っており、ODBC経由のデーター取得で失敗しているように見えています。

ローカル環境でのデーター更新は可能であり、ローカル環境で更新したデーターやレポートの、Power BIサービスへの発行は可能です。

Power BIサービスからのログなど

メッセージ:

データセット内のデータの処理中にエラーが発生しました。

処理エラー:

An unexpected error occurred (file 'tmdatasourceregistry.cpp', line 847, function 'TMDataSourceRegistry::ApplyDeferredStaticAnalysis').

クラスターURI:

WABI-JAPAN-EAST-redirect.analysis.windows.net

対処方法

Microsoft Power BI側の不具合であり、不具合修正を待つ。
それにしても、データーダッシュボードで致命的な状態。
1週間前から状況が続いているのは、、、

※ 一部商品に関しては、同一品が見つからず、類似品を記載

この記事のアイテムを解説している動画。

自転車本体

項目2020年11月2021年5月
本体TREK Emonda ALR5 2021
ペダルシマノ(SHIMANO) SPDロード用ペダル PD-ED500 EPDED500
https://amzn.to/2RmD7eU
タイヤ標準装備R1タイヤBontrager R3 Hard-Case Lite Road Tire

自転車装備

項目2020年11月2021年5月
フロントライトムーン(Moon) METEOR-X AUTO(メテオ X オート)USB充電式 オートライト 明るさ:450ルーメン
https://amzn.to/2RWmmHl
キャットアイ(CAT EYE) LEDヘッドライト VOLT400 HL-EL461RC USB充電式 自転車
https://amzn.to/3eRcIPh
リアライトキャットアイ(CAT EYE) セーフティライト RAPID micro AUTO TL-AU620-R ライト 自転車
https://amzn.to/3wgp2i5
Bontrager Flare RT Rear Bike Light
トップチューブバッグ[ドイター] エナジーバッグ D3290017
https://amzn.to/3yflE8G
シートポストバッグTOPEAK(トピーク) エアロ ウェッジ パック(ストラップ マウント) M
https://amzn.to/3v5a2mE
追加(使い分け):
TOPEAK(トピーク) バックローダー 6L BLK(ブラック)
https://amzn.to/3htZZUo
サイドミラーHafny (ハフニー) リヤビューミラー ミラーラウンドタイプ
https://amzn.to/3w28NVE
 ←

ハンドル周り BontragerのBlendr システム RECマウント

項目品名補足
BontragerベースBontrager XXX/Pro/Elite Stem Blendr Duo Base
¥1,540
サイコンマウントBontrager Blendr Garmin Low MountEdge530は、ロータイプで綺麗に収まる
¥1,540
ライト延長REC-MOUNTS GoPro用 延長アダプター アルミ製モデル 50mm GP-GP-S50Ahttps://amzn.to/33Lbq22
キャットアイマウントREC-MOUNTST(レックマウント) 変換アダプター(ライトアダプター) GP規格 CATEYE(キャットアイ) H-34N対応ライト用 アルミ製 【GP-CATHL2】 ライトアダプター単品https://amzn.to/2RfHW9Z
ステムiPhoneマウント[REC MOUNT+ / レックマウントプラス] トップキャップ マウント タイプ A 【R+TOPCAP1】「マウントのみ、別途 専用ケース必要」https://amzn.to/3hxu3P8
iPhoneケース[REC MOUNT+ / レックマウントプラス] スマートフォンケース iPhone X/XS 用【R+iPC2】「ケースのみ、別途 専用マウント必要」https://amzn.to/3fn5t0C

サイクルコンピューター関係

項目2020年11月2021年5月
サイコン本体GARMIN(ガーミン) アウトドアウォッチ Instinct
https://amzn.to/3w9RLVt
Garmin Edge 530
心拍数GARMIN(ガーミン) アウトドアウォッチ Instinct
https://amzn.to/3w9RLVt
 ←
スピードケイデンスセンサーBontrager DuoTrap S Digital Sensor ←

小物

項目2020年11月2021年5月
CO2ボンベTNI(ティーエヌアイ) CO2

https://amzn.to/3wfuv8N

タイヤレバー
モバイルバッテリーAnker 5000mAhバッテリーAnker PowerCore 10000 PD Redux(モバイルバッテリー 10000mAh 大容量)
https://amzn.to/3yaWp7L
簡易工具TOPEAK(トピーク) Mini 20 Pro ブラック TOL21800
https://amzn.to/2RVnRWg
ミノウラ(MINOURA) 自転車 工具 HPS-9 Get'A ペダルスタンド付き携帯工具
https://amzn.to/3ydCtkp

身の回り装備

項目2020年11月2021年5月
ヘルメットLAZER(レーザー) ヘルメット Blade+ AF アジアンフィットモデル
https://amzn.to/3bvr31O
サングラスOAKLEY オークリー PRIZM プリズム サングラス RADAR LOCK PATH レーダーロックパス OO9206-27 009206-27 9206-27
https://amzn.to/3yj32EP
イヤホンソニー ワイヤレスオープンイヤーステレオイヤホン SBH82D : Bluetooth/ながら聴き/NFC対応/マイク・操作ボタン付 2019年モデル ブラック SBH82D B
https://amzn.to/3bvWcCe
アームUV[パールイズミ] コールド シェイド アームカバー 401 メンズ
https://amzn.to/3bs7yXJ
ビンディングシューズシマノ ビンディングシューズ
靴下[シーダブリューエックス/ワコール] (シーダブリューエックス) CW-X パーツ プレーンソックス BCR608
https://amzn.to/3yaVhB3

その他

項目2020年11月2021年5月
体重計Withings Body +
https://amzn.to/3hxF8Qe
エレコム 体重計「エクリア 体組成計」 ホワイト HCS-WFS01WH
https://amzn.to/3fgIyDW

私とサイクルコンピューター

初めて使ったサイクルコンピューターがGarmin Edge 1000という、今も現役のフラグシップモデル。ドイツに住んでいた時に、ナビも必要という目的がメインで、Garmin Edge 1000のグローバルモデルを利用していました。

その後、手軽に使えるInstinctという腕時計型のマルチスポーツ向けの機種をサイコンとして、利用していました。

私とGarminデバイス

関連記事:

サイクリング向け専用機種を検討

Edge830とEdge530の比較、現在利用しているInstinctも含めて、購入の目的と、最終的に530を選択した理由。

created by Rinker
ガーミン(GARMIN)
¥27,164 (2021/09/24 02:13:58時点 Amazon調べ-詳細)
created by Rinker
ガーミン(GARMIN)
¥46,773 (2021/09/24 02:13:59時点 Amazon調べ-詳細)
created by Rinker
ガーミン(GARMIN)
¥41,580 (2021/09/24 02:14:01時点 Amazon調べ-詳細)
created by Rinker
ガーミン(GARMIN)
¥63,580 (2021/09/24 02:14:01時点 Amazon調べ-詳細)

解説動画:

created by Rinker
ガーミン(GARMIN)
¥41,580 (2021/09/24 02:14:01時点 Amazon調べ-詳細)

UVC/UAC対応のWEBカメラだけど、突然のWEBカメラ停止

おそらく、通常のUSBポートに接続した通常の給電だと、バッテリーの電力を使ってWEBカメラ機能であるUSBストリーミングを出力しているのだと思います。
つまり、長時間使っていると、バッテリーの電力も無くなり、機能停止、、、

WEBにも似た症状の方の書き込みがありました。

USBストリーミング機能時の画面に、電池の残量も出てこず、突然WEBカメラが停止する状態となっております。(何度か試しました)

関連記事:【導入しました!!】UVC/UAC対応!ソニー SONY VLOGCAM ZV-1

【セット買い】ソニー Video Blog用カメラ シューティンググリップキット VLOGCAM ZV-1GWC ホワイト & リチャージャブルバッテリパック Xタイプ NP-BX1
ソニー(SONY)

現在の運用可否策

さすがに、長時間利用を考えており、何とか給電しながらWEBカメラとして利用したい。

現在うまくいっている方法は以下です。USBで急速充電可能のような強い電源供給が可能なUSB接続方法で動作確認をしております。

  1. USB-CのPD対応のモニターのUSB端子を利用(供給される電力が大きいように見えてます)
  2. 電池マークの付いたノートパソコンのUSBポートを利用(バスパワーUSBポート)
  3. USB Type-C を利用して、USB Type-CからType Aに変換
    USB Type-Cの方が共有される電力が大きくなります

うーーん、せめて電池残量が表示される、途中で終了する際に、メッセージなりを出す。
いきなりの、機能停止は大切な場面で、大きなマイナスとなります。

created by Rinker
ソニー(SONY)
¥80,000 (2021/09/23 18:40:05時点 Amazon調べ-詳細)

GoPro Hero9 Blackの購入に向けて

購入時点に気にしたこと、現在も取り扱われている最新でない機種でなく、最新のGoPro Hero9 Blackとした理由。

GoProの公式WEBサイトでの購入と注意点。

GoPro Hero9 Blackが到着して早速の試し撮り

ロードバイク🚴 湘南・江の島周辺でGoPro HERO9 Blackの試し撮り。天気も良く、きれいな景色をGoPro Hero9 Blackで存分に撮影出来ました!

ロードバイク走行時のGoPro Hero 9 Blackの画角や手振れ補正の確認

ロードバイクを走らせて、以下の設定での動画を見比べました!

  1. 広角
  2. 広角+手振れ補正ブースト
  3. リニア+水平維持
  4. リニア+水平維持+手振れ補正ブースト

やはり、GoPro Hero 9 Blackのホライゾンレベリング(水平維持)機能は良かったです。HYPERSMOOTH(手振れ補正機能)は、ロードバイクでは必要ないかなと思いました。歩行時に有効。

現時点では、歩行時は、「広角」+「手振れ補正ブースト」で、ロードバイク時は「リニア+水平維持」が基本設定で撮影を行おうと思いました。



UVC対応のデジカメ導入!

昨年より、UVC対応のデジタルカメラを待っていました。このブログでも言い続けました。Youtubeでも言い続けました。
メーカーにも問い合わせました。お店の販売員にも聞き続けました。
2020年時点だと、SIGMA fpがUVC対応のミラーレスデジタル一眼レフカメラでした。ポイントは、PCとカメラ(SIGMA fp)をUSB接続するだけで、カメラとして利用可能です。SIGMA fp側にビデオクラス(UVC)モードが準備されており、モード設定のみで利用可能で、複雑な設定などは不要です。WEBカメラとして認識されます。

今までの関連記事:

ソニーデジタルカメラ「VLOGCAM ZV-1」購入!!

SONY VLOGCAM ZV-1/ZV-1G 購入 追加ソフトなし、USB接続だけでWEBカメラとして利用可能。 UVC/UAC対応。
ソニーのデジタルカメラ「VLOGCAM ZV-1」のソフトウェアアップデート(Ver. 2.00)が2021年2月9日に公開されていました。このソフトウェアアップデートにより、ZV-1がUVC(USB Video Class)とUAC(USB Audio Class)に対応しました。

「UVC/UACの対応」されたか考えると、ソフトのインストールが不要なWEBカメラ利用のニーズがあったのだと思います。会社支給のパソコンでは、セキュリティ上、社員がソフトを好き勝手インストールするのはNGなケースも多く、UVC/UACを望むユーザーが一定以上いたのだと思います。
さらに、今回のZV-1のアップデートでは、「商品レビュー用設定」や、背景ボケの切り替えも利用可能となるようです。更に、UAC対応なのでカメラから音声を入力できます。ZV-1の外部マイクを接続して、高音質な音声も利用可能となります。
Imaging Edge Webcamではカメラ映像のみ利用可能で、音声を入力することはできませんでした。

動画レビュー

UVCモードとImaging Edge Webcam

WEBカメラに最適な解像度。
Imaging Edg Webcamよりも高画質。そして、音声も利用可能。
現時点でも十分に魅力なUVCモードです。

created by Rinker
ソニー(SONY)
¥80,000 (2021/09/23 18:40:05時点 Amazon調べ-詳細)
UVCモードImaging Edge Webcam
対応OSWindows、macOS
Android、
そして各種Linux
Windows10 64bit
macOS
解像度1280 x 7201024 x 576
フレームレート30 (NTSC)、25 (PAL)30、20 (動画モード)
音声LPCM 2ch未対応
追加設定なしImaging Edge Webcamインストール

ファームのバージョンアップ

購入後のファームウェアバージョンは、1.0だったので、まずは、ファームウェアのアップデートが必要でした。
ファームウェアは、公開されているSONYのソフトウェアで簡単に行えました。
ただし、購入直後だとバッテリーが少ないので、バッテリーの充電後にファームウェアのアップデートが可能となります。

SONY公式WEBサイト関連ページ

【セット買い】ソニー Video Blog用カメラ シューティンググリップキット VLOGCAM ZV-1GWC ホワイト & リチャージャブルバッテリパック Xタイプ NP-BX1
ソニー(SONY)

2021年3月25日更新:【導入しました!!】UVC/UAC対応!ソニー SONY VLOGCAM ZV-1

UVC対応のデジカメ

以前より、UVC対応のデジタルカメラを待っていました。2020年時点だと、SIGMA fpがUVC対応のミラーレスデジタル一眼レフカメラでした。ポイントは、PCとカメラ(SIGMA fp)をUSB接続するだけで、カメラとして利用可能です。SIGMA fp側にビデオクラス(UVC)モードが準備されており、モード設定のみで利用可能で、複雑な設定などは不要です。WEBカメラとして認識されます。

今までの関連記事:

ソニーデジタルカメラ「VLOGCAM ZV-1」

ソニーのデジタルカメラ「VLOGCAM ZV-1」のソフトウェアアップデート(Ver. 2.00)が2021年2月9日に公開されていました。このソフトウェアアップデートにより、ZV-1がUVC(USB Video Class)とUAC(USB Audio Class)に対応しました。

ソニーのデジカメでは、Imaging Edge Webcamを利用したWEBカメラ利用が可能でした。
なぜ、「UVC/UACの対応」されたか考えると、ソフトのインストールが不要なWEBカメラ利用のニーズがあったのだと思います。会社支給のパソコンでは、セキュリティ上、社員がソフトを好き勝手インストールするのはNGなケースも多く、UVC/UACを望むユーザーが一定以上いたのだと思います。
さらに、今回のZV-1のアップデートでは、「商品レビュー用設定」や、背景ボケの切り替えも利用可能となるようです。更に、UAC対応なのでカメラから音声を入力できます。ZV-1の外部マイクを接続して、高音質な音声も利用可能となります。
Imaging Edge Webcamではカメラ映像のみ利用可能で、音声を入力することはできませんでした。

飛びつきたいけど、もう少し待ちたい

USB2.0のマイクロUSB規格に対応と、ZV-1は少し古い規格の部分があります。
更に高画質なUSB接続などを考えるとUSB3.xやUSB-C対応の機種を待ちたいです。

それにしても、ソフトウェアでのUVC対応が出たことで、既存の他社含む、他の機種も対応する可能性が出てきたことを確認出来てよかったです。

UVCモードとImaging Edge Webcam

WEBカメラに最適な解像度。
Imaging Edg Webcamよりも高画質。そして、音声も利用可能。
現時点でも十分に魅力なUVCモードです。

created by Rinker
ソニー(SONY)
¥80,000 (2021/09/23 18:40:05時点 Amazon調べ-詳細)
UVCモードImaging Edge Webcam
対応OSWindows、macOS
Android、
そして各種Linux
Windows10 64bit
macOS
解像度1280 x 7201024 x 576
フレームレート30 (NTSC)、25 (PAL)30、20 (動画モード)
音声LPCM 2ch未対応
追加設定なしImaging Edge Webcamインストール
